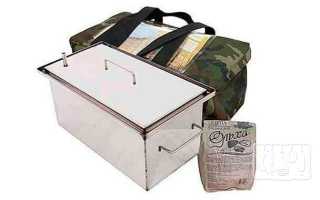

Как сделать коптильню с гидрозатвором

Коптильня с гидрозатвором — устройство для приготовления ароматных копченостей в домашних условиях. В статье рассмотрим её конструкцию, принцип действия и способы нагрева, а также предложим чертежи и размеры для самостоятельного изготовления из нержавеющей стали. Обсудим преимущества и недостатки коптилен с гидрозатвором и проблемы устройств без дымоотвода. Эта информация будет полезна как новичкам, так и опытным кулинарам.

Зачем нужен гидрозатвор в коптильне

В процессе копчения небольшие коптильни устанавливаются на газовую или электрическую плиту. Нагрев дна, на которое помещены опилки, приводит к образованию дыма, который затем поступает к продуктам.

Важно отметить, что дым образуется на протяжении всего копчения, что приводит к повышению давления внутри устройства и выходу дыма наружу. Это, в свою очередь, вызывает появление запаха дыма в помещении, а также оседание копоти на стенах кухни.

Чтобы избежать подобных проблем, необходимо обеспечить герметичность корпуса коптильни и выводить дым через окно или вентиляционный канал с помощью дымоотводящей трубы. Наиболее простым решением этой задачи является использование гидрозатвора.

В таких устройствах крышка имеет форму корыта с загнутыми краями высотой 10-15 мм, а в верхней части корпуса предусмотрена канавка, в которую заливается вода. В процессе работы дым не может пройти через воду и выходит из коптильни по дымоотводящему каналу.

Важно! В ходе копчения вода испаряется, поэтому её следует периодически добавлять.

Создание коптильни с гидрозатвором — задача, требующая внимательного подхода и знаний. Эксперты рекомендуют начать с выбора подходящего материала для конструкции, предпочтительно использовать нержавеющую сталь или качественное дерево, устойчивое к воздействию влаги. Важным элементом является гидрозатвор, который предотвращает попадание кислорода и обеспечивает стабильную температуру внутри коптильни. Для его изготовления можно использовать простые материалы, такие как резиновая прокладка и пластиковая труба. Также стоит обратить внимание на систему вентиляции: правильное распределение дыма и температуры — залог успешного копчения. Не забывайте о регулярном обслуживании устройства, чтобы продлить его срок службы и улучшить качество копчения.

Коптилка своими руками. Как сделать коптильню. Коптильня как сделать. Коптильня с гидрозатвором.

Как работает коптильня с гидрозатвором

Принцип работы такой установки аналогичен обычным коптилкам из ведра или бочки:

1. на дно насыпаются опилки;
2. над опилками на высоте 5см устанавливается поддон для сбора жира;
3. на поддоном размещаются решётки с продуктами;
4. аппарат накрывается крышкой;
5. собранное устройство ставится на электрическую или газовую плиту;
6. при нагреве из щепы выделяется дым, который коптит мясо или рыбу.

Однако у коптильни, оснащённой гидрозатвором, есть особенности. Вода, налитая в жёлоб, препятствует выходу дыма и он идёт по пути наименьшего сопротивления — через дымоотводящий патрубок по шлангу в форточку или вентиляционный канал.

Пользоваться необходимо шлангом минимальной длины, а сам он должен располагаться под наклоном вверх, без изгибов. В нижней части петель может собираться конденсат, препятствующий свободному выходу дыма, и он будет выходить через гидрозатвор на кухню.

Интересные факты

Вот несколько интересных фактов о создании коптильни с гидрозатвором:

1. Принцип работы гидрозатвора: Гидрозатвор в коптильне служит для предотвращения попадания дыма и запахов в окружающую среду, а также для выхода избыточного давления. Он работает по принципу барьера для газов, позволяя при этом выходить конденсату и излишкам влаги, что способствует более качественному копчению.

2. Материалы для коптильни: Для создания коптильни с гидрозатвором можно использовать различные материалы, такие как металл, дерево или кирпич. Однако важно учитывать термостойкость и устойчивость к коррозии, особенно если вы планируете использовать коптильню на открытом воздухе.

3. Температурный режим: Коптильни с гидрозатвором позволяют лучше контролировать температурный режим внутри камеры. Это особенно важно для холодного копчения, где температура не должна превышать 30-40°C, чтобы избежать приготовления мяса, а не только его копчения. Правильная регулировка температуры и влажности позволяет добиться идеального вкуса и аромата копченостей.

Копчение в коптильне с гидрозатвором

Какая коптильня лучше — с гидрозатвором или без?

Коптильня с водяным затвором обладает как положительными, так и отрицательными сторонами по сравнению с традиционными моделями. При использовании в условиях городской квартиры такая коптильная камера имеет явное преимущество — она практически не выделяет дым в помещение. Однако стоит отметить, что такие устройства сложнее в самостоятельном изготовлении и стоят дороже при покупке.

Кроме того, важно правильно установить аппарат — он должен находиться строго в горизонтальном положении. В противном случае вода в гидрозатворе может стечь в одну сторону, что приведет к образованию щели с противоположной стороны, через которую будет выходить дым. Это создает определенные трудности при использовании на костре или мангале.

Таким образом, коптильня с гидрозатвором лучше всего подходит для закрытых помещений, где требуется защита от задымления, но на свежем воздухе она теряет свои преимущества. На улице такую коптильню может заменить угольный гриль-коптильня.

Виды коптилен с гидрозатвором

Такие аппараты есть различных видов, для разных потребностей хозяев и членов их семей.

Как получить идеальный результат при горячем копчении рыбы? Разбор ошибок горячего копчения !

Коптильня с гидрозатвором для горячего копчения из нержавеющей стали

Наиболее популярным материалом для создания таких устройств является листовая нержавеющая сталь. Коптильни из нержавейки отличаются привлекательным дизайном, легко очищаются и не подвержены коррозии от остатков влаги после мытья. Эти устройства можно как собрать самостоятельно, так и приобрести в готовом виде.

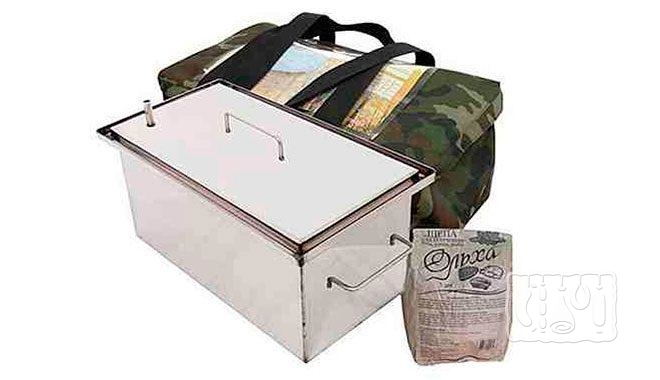

Одной из известных моделей является Коптильня Ольховый дым «Профи» от бренда МИР ОГНЯ. Эти устройства доступны в различных размерах и с разным количеством решёток. В комплект также входит чехол для удобной транспортировки, пакетик с щепой и пошаговая инструкция по приготовлению копчёностей.

Коптильня двухъярусная с водяным затвором

Для увеличения количества продуктов, которые можно обработать за одну закладку, целесообразно увеличить высоту корпуса. Это позволяет установить бОльшее количество решёток с продуктами или увеличить между ними расстояние и поместить внутрь более крупные куски мяса или коптить рыбу и колбасу в подвешенном состоянии.

Вертикальная коптильня с гидрозатвором

Увеличение производительности достигается благодаря установке большего количества решёток и увеличению высоты корпуса. В результате вертикальные коптильни могут иметь высоту до 1 метра и содержать 4-5 ярусов с продуктами.

Коптильня с гидрозатвором и термометром

Развитием идеи коптильни с водяным затвором является аппарат со встроенным термометром. Этот аксессуар позволяет контролировать температуру при работе и поддерживать необходимые параметры копчения.

Способы нагрева коптилки с гидрозатвором

Для работы можно применять различные источники тепла, однако использование установки на открытом огне или костре не является оптимальным решением. В таких ситуациях лучше всего подойдет мангал 3 в 1, который совмещает функции мангала и коптильни.

Эти устройства в первую очередь предназначены для эксплуатации в закрытых помещениях, где основными источниками тепла служат газовые и электрические плиты.

Нагрев коптильни на газовой плите

Самым распространённым способом нагрева является газовая плита. В помещении, в котором она устанавливается обязательно есть вентиляционный канал или вытяжка, помогающие удалить из кухни дым, образующийся при работе:

1. дымоотводящий шланг вставляется в вентканал или привязывается к вытяжке;
2. под коптилкой зажигается огонь;
3. после достижения необходимой температуры пламя уменьшается до минимума и поддерживается в течение всего времени приготовления.

Нагрев коптилки на электроплите

Одним из более современных методов нагрева в домашних условиях является использование электроплиты, предпочтительно одноконфорочной модели. В данном случае, если вместо стандартного термометра в крышку коптильни установить термодатчик, можно создать систему, способную автоматически поддерживать нужную температуру.

Рекомендация! Если в эту систему добавить таймер, получится автоматизированная коптильная установка.

Как сделать коптильню горячего копчения с гидрозатвором

Такое устройство необязательно покупать готовое. Изготавливается коптильня для рыбы своими руками из листовой нержавеющей стали при помощи электросварки.

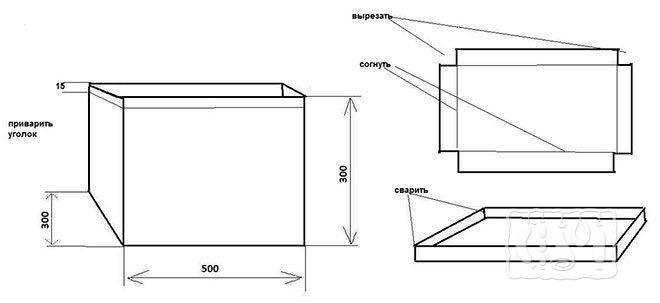

Для изготовления коптильни размером 300х500х300мм необходимы прямоугольники из пищевой нержавейки:

• дно — 300х500мм;
• 2 стенки — 300х300мм;
• 2 стенки — 300х500мм;
• для крышки — 360х560мм;
• для поддона для жира — 300х500мм;
• лента или полоса из нержавейки шириной 30мм и длиной 1720мм для гидрозатвора;
• нержавеющие прутки для решёток и ручек.

Сборка производится при помощи электросварки:

1. к дну привариваются по схеме боковые и передняя и задняя стенки;
2. в заготовке для крышки вырезаются уголки 20х20мм;
3. края крышки загибаются, а углы провариваются;
4. в заготовке для поддона вырезаются углы 25х25мм;
5. поддон собирается аналогично крышке;
6. от полосы отрезаются 2 куска длиной 330мм и 2 куска длиной 530мм;
7. отрезки полосы сгибаются вдоль посередине;
8. уголки привариваются к верхнему краю стенок снаружи на расстоянии 15 мм от края, как показано на чертеже;
9. из нержавеющих прутков изготавливаются решётки и подставка для них и для поддона;
10. из тех же прутьев делаются боковые ручки для корпуса и верхняя для крышки.

Коптильня горячего копчения с гидрозатвором без дымоотвода

Некоторые производители предлагают устройства, в которых отсутствует дымоотводящая трубка в крышке. Хотя использование таких аппаратов более удобно, стоит отметить, что даже при наличии гидрозатвора дым все равно может проникать из коптилки в помещение.

Важно! Отсутствие дымоотводящей трубки возможно только в мультиварках-коптильнях, которые по своей конструкции напоминают скороварки.

Такое устройство проще в производстве, чем самодельная коптильня на основе газовой плиты, и его можно с успехом применять на кухне в городской квартире.

Советы по уходу и обслуживанию коптильни с гидрозатвором

Уход за коптильней с гидрозатвором — это важный аспект, который поможет продлить срок службы устройства и обеспечить качественное копчение продуктов. Правильное обслуживание включает в себя регулярную чистку, проверку герметичности и уход за гидрозатвором.

Регулярная чистка

После каждого использования коптильни необходимо проводить ее чистку. Это поможет избежать накопления остатков копчения и жира, которые могут повлиять на вкус будущих продуктов. Для этого:

• Дайте коптильне остыть до комнатной температуры.
• Снимите все съемные части, такие как решетки и поддоны, и промойте их горячей водой с мылом.
• Протрите внутренние стенки коптильни влажной тряпкой, используя уксус или специальное средство для чистки.
• Не забывайте очищать и гидрозатвор, так как в нем могут скапливаться остатки смолы и жира.

Проверка герметичности

Герметичность коптильни — ключевой фактор для успешного копчения. Регулярно проверяйте уплотнители и соединения на наличие трещин или повреждений. Если вы заметили, что дым выходит из-за пределов коптильни, это может указывать на необходимость замены уплотнителей или ремонта.

Уход за гидрозатвором

Гидрозатвор играет важную роль в процессе копчения, так как он предотвращает попадание кислорода внутрь коптильни, что позволяет поддерживать нужный уровень дыма. Для его правильного функционирования:

• Регулярно проверяйте уровень жидкости в гидрозатворе. Он должен быть заполнен до необходимого уровня, чтобы обеспечить эффективную работу.
• Используйте только чистую воду или специальные жидкости для гидрозатворов, чтобы избежать загрязнения.
• При необходимости заменяйте жидкость, особенно если она стала мутной или изменила цвет.

Хранение коптильни

Если вы не планируете использовать коптильню в течение длительного времени, важно правильно ее хранить. Убедитесь, что она полностью чистая и сухая, чтобы избежать появления плесени и коррозии. Храните коптильню в сухом и защищенном от влаги месте, желательно под навесом или в гараже.

Заключение

Соблюдение простых правил ухода и обслуживания коптильни с гидрозатвором поможет вам наслаждаться вкусными копчеными продуктами на протяжении многих лет. Регулярная чистка, проверка герметичности и правильный уход за гидрозатвором — это залог успешного копчения и долговечности вашего устройства.

Вопрос-ответ

Какой материал лучше всего использовать для изготовления коптильни с гидрозатвором?

Для изготовления коптильни с гидрозатвором лучше всего использовать нержавеющую сталь или алюминий, так как эти материалы устойчивы к коррозии и высоким температурам. Также можно использовать древесину, но в этом случае необходимо обеспечить хорошую защиту от влаги и огня.

Как правильно установить гидрозатвор в коптильне?

Гидрозатвор устанавливается на выходе дымохода коптильни. Он должен быть герметично закреплен, чтобы предотвратить утечку дыма. Убедитесь, что уровень жидкости в гидрозатворе достаточен для создания барьера, но не слишком высок, чтобы не блокировать выход дыма.

Какой тип древесины лучше использовать для копчения?

Для копчения лучше всего подходят фруктовые деревья, такие как яблоня или вишня, а также ольха и бук. Эти виды древесины придают продуктам приятный аромат и вкус. Избегайте хвойных пород, так как они могут содержать смолы, которые придают неприятный привкус.

Советы

СОВЕТ №1

Перед началом сборки коптильни с гидрозатвором, тщательно изучите материалы и инструменты, которые вам понадобятся. Используйте нержавеющую сталь или жаропрочные материалы для конструкции, чтобы обеспечить долговечность и безопасность при копчении.

СОВЕТ №2

Обратите внимание на размер и форму гидрозатвора. Он должен быть достаточно большим, чтобы обеспечить выход дыма, но при этом не допускать попадания воды или загрязнений внутрь коптильни. Подберите оптимальный вариант, который будет легко очищаться и обслуживаться.

СОВЕТ №3

Не забывайте о температурном контроле. Установите термометр внутри коптильни, чтобы следить за температурой во время копчения. Это поможет вам добиться идеального результата и избежать пересушивания или недокопчивания продуктов.

СОВЕТ №4

Проведите тестовое копчение с недорогими продуктами, прежде чем использовать коптильню для более ценных ингредиентов. Это позволит вам отладить процесс и убедиться, что все работает правильно, прежде чем переходить к более сложным рецептам.
