Как сделать печь для копчения своими руками

В этой статье мы рассмотрим, как сделать печь-коптильню своими руками, используя чертежи и схемы, а также порядовку для строительства кирпичной конструкции. Вы узнаете о различных устройствах печей для копчения, их особенностях и преимуществах, а также о правильном расположении коптильни в беседке для удобства и эффективности. Эта информация будет полезна как начинающим, так и опытным мастерам, стремящимся создать функциональную и эстетичную печь для своего участка.

Устройство и принцип работы

Эти печи имеют отличия от обычных кирпичных коптилен благодаря своей конструкции.

Создание печи для копчения своими руками — задача, требующая внимательного подхода и знаний. Эксперты рекомендуют начать с выбора подходящего материала, который должен быть устойчив к высоким температурам и коррозии. Металл, кирпич или даже дерево — каждый из этих вариантов имеет свои плюсы и минусы. Важно также продумать конструкцию: наличие дымохода и вентиляции обеспечит правильный процесс копчения и предотвратит накопление вредных веществ.

Кроме того, специалисты подчеркивают, что стоит обратить внимание на источник тепла. Использование древесных щепок или специальных гранул для копчения позволит добиться желаемого аромата. Не менее важным аспектом является соблюдение техники безопасности, чтобы избежать несчастных случаев. В конечном итоге, качественная самодельная печь для копчения станет не только функциональным, но и эстетически привлекательным элементом на даче или в саду.

Коптильня Горячего Копчения. КАКОЙ ДОЛЖНА БЫТЬ Хорошая Коптилка!

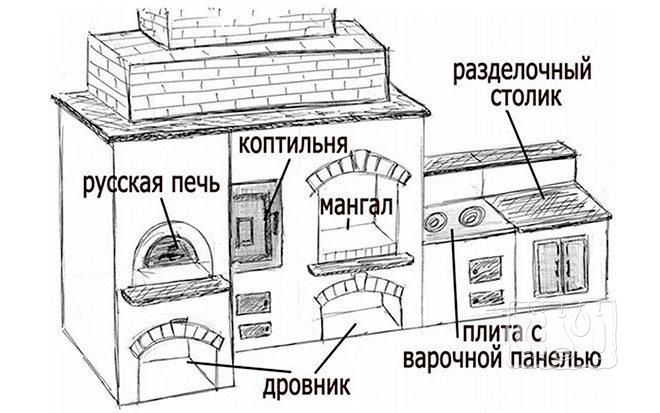

Особенности конструкции

Эти конструкции больше похожи на русскую печь, чем на металлическую или деревянную коптилку. Внутри сооружения и рядом с ним строятся дополнительные элементы, расширяющие функциональность печи:

• дымовые каналы, проходя по которым дым остывает и позволяет производить холодное копчение;
• духовка;
• варочная поверхность;
• гриль или мангал;
• сушильный шкаф;
• печь-тандыр.

В зависимости от конструкции топка строится общая или для каждого из элементов отдельная. Для удобства работы коптильня из кирпича своими руками может оснащаться пристроенными мойкой и разделочным столом.

Интересные факты

Вот несколько интересных фактов о том, как сделать печь для копчения своими руками:

1. Материалы и конструкция: Для постройки печи для копчения можно использовать различные материалы, такие как кирпич, металл или даже старые бочки. Каждый материал имеет свои преимущества: кирпичная печь лучше удерживает тепло, а металлическая быстрее нагревается. Важно правильно спроектировать дымоход, чтобы обеспечить хорошую циркуляцию дыма и избежать задымления.

2. Температурный контроль: Одним из ключевых аспектов успешного копчения является контроль температуры. Многие мастера используют термометры, чтобы следить за температурой внутри камеры копчения. Также можно создать систему вентиляции, чтобы регулировать приток воздуха и, соответственно, температуру. Некоторые умельцы даже устанавливают специальные заслонки для точной настройки.

3. Выбор древесины для копчения: Разные виды древесины придают продуктам уникальный вкус. Например, ольха и вишня придают сладковатый аромат, тогда как дуб и бук дают более насыщенный и крепкий вкус. При создании печи для копчения стоит заранее продумать, какие виды древесины вы будете использовать, и подготовить их в нужном количестве.

Эти факты помогут вам лучше понять процесс создания печи для копчения и сделать его более увлекательным!

Новая модель коптильного шкафа M220l

Плюсы и минусы

Кирпичная дачная коптильня 3 в 1 обладает рядом преимуществ по сравнению с компактными моделями:

• высокая степень функциональности;
• увеличенная производительность;
• конструкция служит украшением как беседки, так и всего приусадебного участка.

Однако, как и любое другое устройство, данная коптильня имеет свои недостатки:

• значительные размеры;
• повышенный расход древесины;
• более высокая стоимость.

Поскольку данная конструкция является стационарной, при выборе модели важно учитывать эти аспекты. Изменить размеры или расположение постройки после начала строительства будет невозможно.

Оптимальные размеры

Размеры сооружения определяются размерами отдельных элементов. Примерная величина может быть:

• мангал — 800х300х250мм;
• гриль — 800х800мм;
• коптильная камера 500х500ммх800мм;
• варочная поверхность — 1000х1000мм;
• общая высота — 2000мм.

Размеры печи с коптильной камерой, грилем и очагом для казана 20л составят 4030х1300х2030мм.

Совет! Для упрощения строительства необходима порядовка — порядовая схема укладки кирпичей.

Дымогенератор для копчения своими руками. Smoke generator

Что такое порядовка

Только квалифицированный специалист способен построить печь без использования порядовки, полагаясь лишь на текстовое описание. Однако, если порядовка имеется, это становится доступным даже для новичка в каменщицком деле.

Кирпичи укладываются в несколько слоев, при этом в каждом слое они располагаются по-разному, формируя необходимые каналы и камеры. На чертеже указываются размеры и форма кирпичей — целые, половинки или с закругленными краями, а также места установки дополнительных элементов, таких как дверцы, заслонки и колосники.

Правильно составить порядовку может только опытный каменщик, но также можно воспользоваться готовыми вариантами, найденными в интернете, или заказать индивидуальный проект в специализированной компании. Готовые решения обычно предоставляются бесплатно, однако индивидуально разработанные порядовки лучше соответствуют потребностям владельцев и особенностям дизайна.

Печь с мангалом коптильня 3 в 1 своими руками

На дачном участке или во дворе частного дома достаточно места для большой многофункциональной печи. Самая распространённая конфигурация — это коптилка горячего копчения, мангал или барбекю. Дополнительно в этом сооружении может быть варочная поверхность, казан или коптильня холодного копчения. Своими руками она строится по порядовке или чертежу.

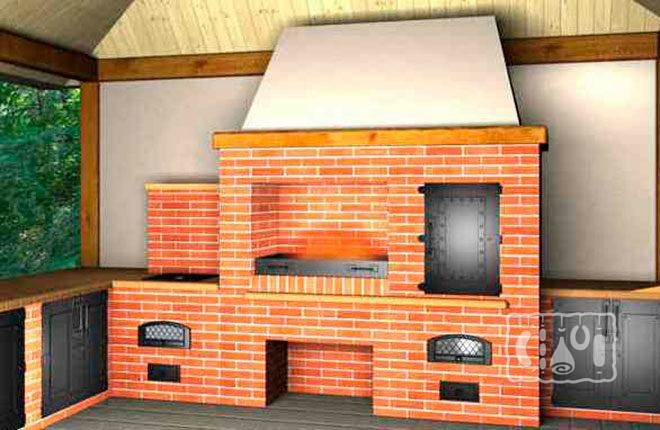

Уличный мангал с печью под казан и коптильней из кирпича

Примером такого сооружения служит печь с варочной поверхностью (предназначенной для установки казана), мангалом и камерой для горячего копчения. Данная печь может быть размещена на улице под открытым небом или в беседке.

Структура этого сооружения включает в себя несколько компонентов:

• три отдельных топки;
• единый дымоход для мангала и коптильни;
• отделение для мангала;
• камера для горячего копчения;
• варочная поверхность, на которую можно установить казан объемом до 20 литров.

Важно! Коптильня, казан и мангал представляют собой отдельные печи, которые могут быть установлены в любом порядке или заменены другими элементами.

Этапы строительства печи-коптильни выполняются в следующем порядке:

• размечается участок для строительства;
• выкапывается яма и заливается фундамент;
• осуществляется укладка кирпича согласно порядковой схеме;
• устанавливаются дверцы и дополнительные элементы.

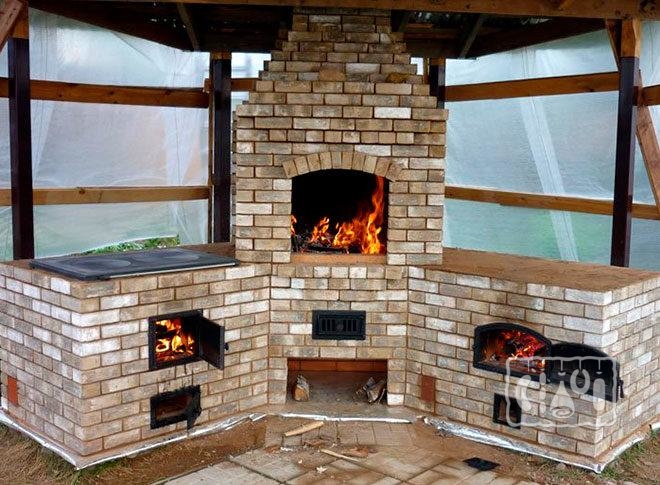

Печь для беседки из кирпича с мангалом и коптильней

Размещение такого сооружения в беседке делает отдых более комфортным, однако её форму необходимо согласовывать с конструкцией самого места отдыха. Печка может поддерживать крышу или заменять одну или две стены.

В некоторых случаях не печь располагается в беседке, а наоборот, она строится первой, а позже к ней пристраиваются мойка, шкаф для посуды и навес от дождя и солнца. Дополнительно может устанавливаться электроплитка и розетка для чайника и приготовления небольших количеств еды, для которых нецелесообразно растапливать печь.

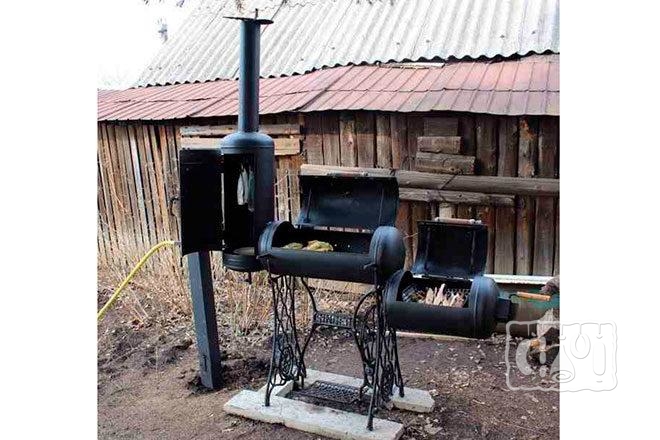

Печь мангал-коптильня из металла

Помимо кирпича, многофункциональные устройства могут быть выполнены из металла. У самодельных аппаратов, изготовленных из этого материала, есть ряд преимуществ по сравнению с кирпичными коптильнями:

• они обладают меньшим весом и не требуют создания фундамента;
• процесс изготовления металлической конструкции занимает меньше времени и обходится дешевле, чем кирпичной;
• стальная мангал-коптильня является мобильным устройством, которое можно разместить в любом удобном месте.

Одним из примеров такой конструкции является печь, созданная из газовых баллонов.

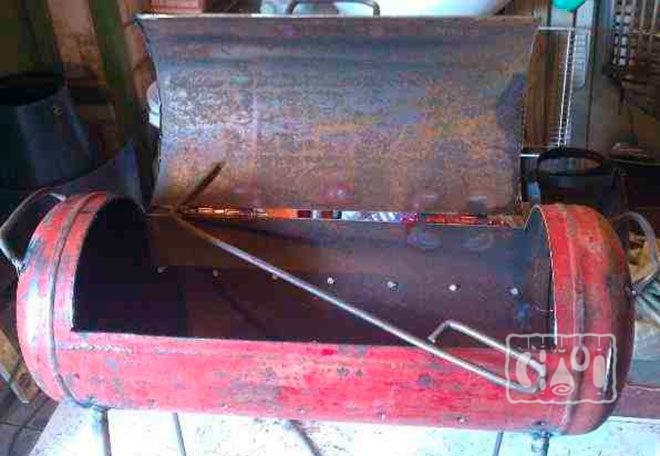

Подготовка к работе

Для конструкции необходимы три баллона:

• 1шт 20-50л — для топки;
• 2шт 50л — для гриля и коптильной камеры.

Перед началом работ из ёмкостей необходимо удалить остатки газа. Если в них был углекислый газ или азот, то достаточно открыть вентиль, выпустить остатки газа, после чего выкрутить вентиль. Баллоны, в которых был природный газ, дополнительно необходимо несколько раз заполнить водой.

Кроме того, для работы понадобятся:

• углошлифовальная машинка;
• газовый резак;
• электросварка;
• трубы 1/2″ для стоек;
• петли;
• уголок 30х30 для крепления решёток;
• стальная полоса для уплотнения крышек.

Начальный этап работ одинаковый для всех элементов устройства:

1. в каждом из баллонов УШМ вырезается в прямой части корпуса 1/3 окружности;
2. вырезанный участок крепится обратно на петлях в качестве дверцы;
3. по её краю для того, чтобы закрыть получившиеся щели, приваривается полоса металла;
4. к двери прикрепляется ручка.

Совет! Для удобства работ дверцы крепятся к корпусу после сборки аппарата.

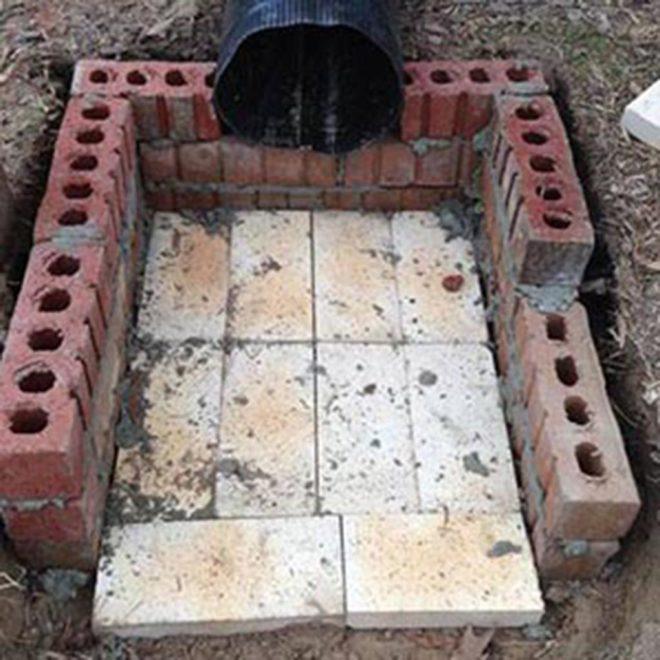

Готовим фундамент

Сначала необходимо определиться с местом для установки. Затем стоит решить, какого размера будет ваша коптильня. Важно помнить, что расстояние между камерами сгорания и копчения должно составлять около 2,5 метров. Высота и глубина конструкции не играют значительной роли, поэтому их можно выбрать по своему усмотрению. Если все инструменты и материалы для создания фундамента готовы, можно начинать.

Первым шагом является выемка ямы нужной глубины, после чего дно следует увлажнить и тщательно утрамбовать. Обязательно нужно изготовить опалубку из влагостойкой фанеры. Далее переходим к подготовке фундамента. В яму заливается бетонный раствор. Для достижения наилучшего результата рекомендуется выполнять заливку в два этапа. После полного высыхания фундамента можно переходить к установке печи.

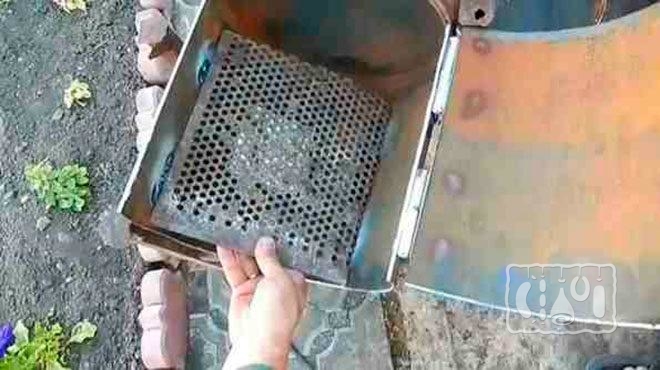

Изготовление топки

Для этого используется самый маленький баллон:

1. На расстоянии 1/3 диаметра от дна привариваются уголки. На них укладывается колосниковая решётка.
2. Изготавливается колосник. В листе металла толщиной 5мм размером, соответствующим расстоянию между уголками, сверлятся отверстия ∅8-10мм.
3. Заваривается отверстие, в которое вкручивался вентиль. Это передняя часть топки.
4. В задней части ниже колосника вырезается отверстие размером 10х10см для подачи воздуха в зону горения. Оно закрывается подвижной дверцей.

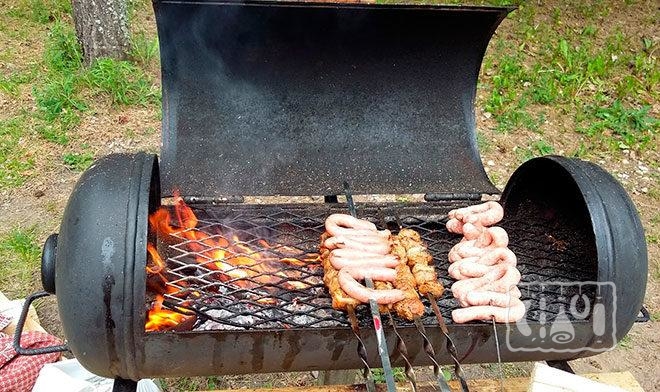

Сборка камеры гриль

Из второго баллона формируется камера для гриля и мангала. Внутрь помещаются продукты для горячего копчения:

1. На уровне половины диаметра привариваются уголки, на которые устанавливается решётка с продуктами.
2. Вдоль верхнего края создаются прорези для шампуров, а на противоположной стороне сверлятся отверстия. Оставшееся от вентиля отверстие заварено.

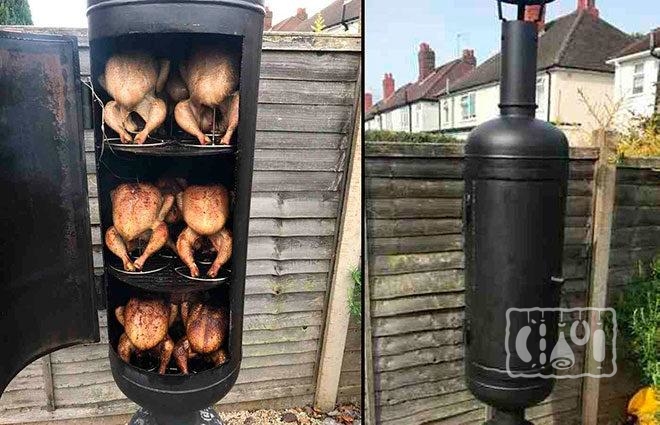

Изготовление коптильной камеры

В отличие от топки и мангала коптильная камера располагается вертикально. Её сборка производится по пошаговой инструкции:

1. На расстоянии 15см друг от друга внутри коптильни привариваются крепления для решёток. Из стальной проволоки изготавливаются решётки.
2. В дне баллона вырезается отверстие ∅100мм и приваривается отрезок трубы для дымохода. Это верхняя часть коптильной камеры.
3. Вместо газового вентиля вкручивается кусок водопроводной трубы с обычным краном. Через него удаляется конденсат и вода при мытье камеры. Эта часть будет располагаться снизу.

Сборка мангал-коптильни

После завершения подготовки всех компонентов устройства начинается процесс его сборки:

1. В местах соединения, согласно схеме, вырезаются отверстия диаметром 100 мм;
2. Баллоны соединяются и сварка осуществляется между ними;
3. К печи привариваются ножки, изготовленные из отрезков труб диаметром 1/2 дюйма;
4. На корпус всех камер устанавливаются дверцы.

Рекомендация! Завершенный аппарат покрывается термостойкой краской и декорируется коваными элементами.

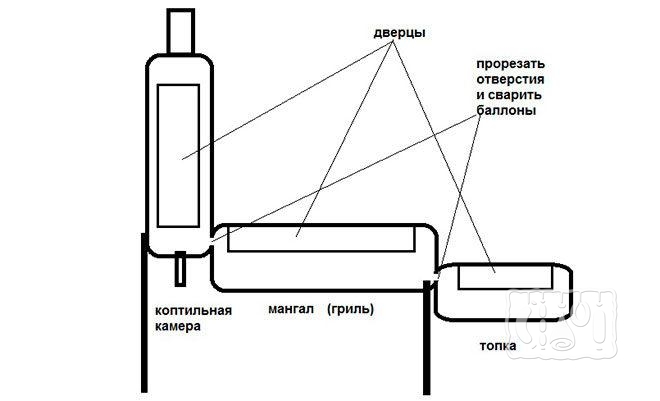

На следующем изображении представлена схема сборки устройства.

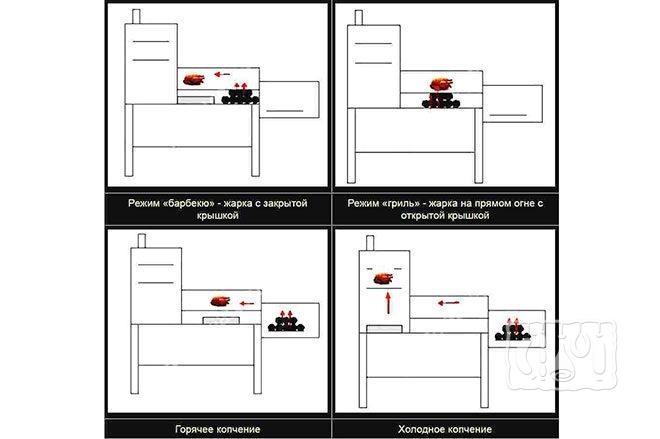

Режимы работы мангал-коптильни

Такой аппарат способен работать в разных режимах. Они отличаются размещением дров, продуктов и положением крышки на мангале:

• Барбекю — продукты и дрова находятся в средней камере. Крышка закрыта.
• Гриль — дрова в средней камере, крышка открыта полностью или наполовину. Продукты кладутся на решётку или нанизываются на шампура.
• Горячее копчение — дрова в топке, крышка закрыта. Продукты в гриле на решётке.
• Холодное копчение — дрова в топке, крышка закрыта. Дым, проходя по мангалу, остывает и поступает к продуктам в коптильную камеру.

По аналогичному принципу изготавливается и работает мобильная профессиональная коптильня, которую можно установить на автомобильный прицеп и доставить к месту отдыха.

Особенности печей для разных видов копчения

В зависимости от температурного режима, печи-коптильни могут различаться по своей конструкции.

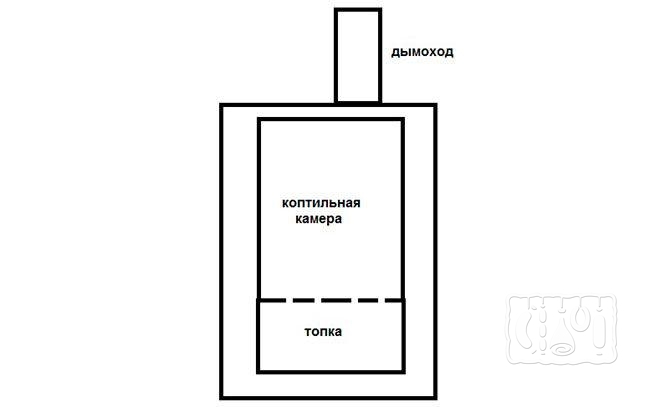

Кирпичная коптильня горячего копчения

Это компактные сооружения, в которых камера с продуктами находится над топкой. Конструкция этих аппаратов не зависит от предполагаемых продуктов, однако необходимо учитывать, что мясо обрабатывается при более высокой температуре, чем рыба.

Возможны разные принципы работы подобных печей:

• Огонь горит под дном коптильни. На него насыпаются опилки и щепа. Они нагреваются, дым выделяется и коптит продукты.
• Дым из топки поступает прямо в коптилку. Фактически, она является расширением дымохода.

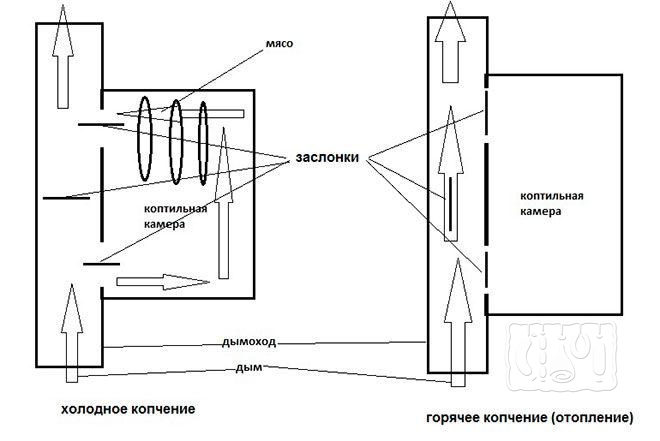

Печь для холодного копчения на естественной тяге

Холодное копчение осуществляется при температуре дыма, не превышающей 60°С. В связи с этим в устройствах для данного метода обработки генератор дыма располагается отдельно от коптильной камеры. Движение дыма к продуктам происходит благодаря естественной тяге.

Существует несколько вариантов таких конструкций:

• Топка, где образуется дым, расположена на расстоянии от коптильни. В этом случае печь для холодного копчения должна находиться ниже коптильной камеры, чтобы обеспечить необходимую тягу при горении дров. Дымоход, расположенный в верхней части коптильного устройства, также способствует движению дыма.
• Дымогенератор и камера представляют собой единое сооружение. Дымовой канал, соединяющий генератор с продуктами, имеет несколько поворотов, что позволяет дыму остывать по пути. В таких печах целесообразно создание двух камер, одна из которых располагается над топкой и предназначена для горячего копчения.
• Коптильная камера может быть пристроена к дымоходу. В этом случае она возводится после завершения строительства основной печи для горячего копчения.

Для холодной обработки можно использовать не только кирпич или металл, но и деревянные конструкции. Коптильню можно изготовить самостоятельно из досок или фанеры.

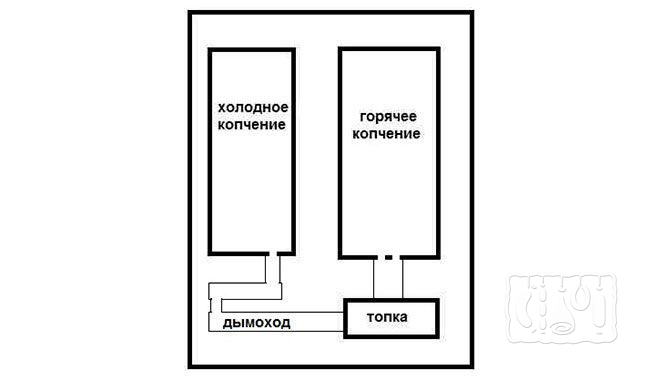

Универсальная печь коптильня для холодного и горячего копчения

Возможна постройка печи, в которой будет производиться копчение мяса и рыбы обоими — холодным и горячим способом. В этих сооружения есть две камеры — под предназначенной для горячего копчения находится топка, вторая камера соединена с ней дымоходным каналом. В холодном режиме дым направляется в неё при помощи заслонок.

Такая печка является украшением приусадебного участка и позволяет готовить закуски непосредственно перед употреблением.

Как избежать 6 распространённых ошибок

Несколько рекомендаций, которые значительно упростят процесс работы с печью:

• Для создания основания печи следует использовать только высококачественные материалы, соответствующие всем требованиям и стандартам, установленным в нормативных документах;
• Все необходимое оборудование и материалы рекомендуется приобрести заранее;
• Чтобы выбрать подходящую марку бетона, лучше всего проконсультироваться с опытными каменщиками и печниками;
• Кирпичную кладку печи следует выполнять поэтапно, укладывая каждый слой и обеспечивая предыдущим достаточное время для высыхания;
• Для облегчения работы можно рассмотреть возможность покупки готового решения – печи-коптильни gastrorag tes 800;
• Чугунная плита должна устанавливаться только на правильно подготовленный фундамент.

Выбор материалов для постройки

При строительстве печи для копчения одним из ключевых этапов является выбор правильных материалов. Они должны обеспечивать долговечность конструкции, а также способствовать качественному процессу копчения. Рассмотрим основные материалы, которые могут быть использованы для создания печи.

1. Металл: Наиболее распространённым материалом для печей является металл, особенно сталь и чугун. Сталь обладает хорошей прочностью и устойчивостью к высоким температурам, однако она может подвержена коррозии, поэтому рекомендуется использовать нержавеющую сталь или покрывать обычную сталь антикоррозийными составами. Чугун, в свою очередь, отлично удерживает тепло, что позволяет поддерживать стабильную температуру внутри печи, но он более хрупкий и требует осторожного обращения.

2. Кирпич: Огнеупорный кирпич является отличным выбором для создания печи, так как он способен выдерживать высокие температуры и долго сохраняет тепло. Кирпичная печь будет более долговечной и эффективной, чем металлическая. Однако стоит учитывать, что строительство кирпичной печи требует больше времени и навыков, чем работа с металлом.

3. Изоляционные материалы: Для повышения эффективности копчения и уменьшения потерь тепла необходимо использовать изоляционные материалы. Это могут быть специальные теплоизоляционные плиты, минеральная вата или керамзит. Они помогут сохранить тепло внутри печи и предотвратят перегрев внешних стенок, что особенно важно для безопасности.

4. Древесина: Если вы планируете использовать печь для горячего копчения, вам понадобятся дрова. Лучше всего подходят фруктовые деревья, такие как яблоня или вишня, так как они придают продуктам приятный аромат. Избегайте хвойных пород, так как они могут выделять смолы, которые негативно скажутся на вкусе копчёностей.

5. Крепежные элементы: Не забудьте о крепежных элементах, таких как болты, гайки и заклёпки. Они должны быть изготовлены из нержавеющей стали или другого коррозионностойкого материала, чтобы обеспечить долговечность конструкции.

При выборе материалов для постройки печи для копчения важно учитывать не только их свойства, но и доступность, стоимость и ваши собственные навыки работы с теми или иными материалами. Правильный выбор обеспечит не только долговечность вашей печи, но и качество копчёных продуктов.

Вопрос-ответ

Какие материалы понадобятся для постройки печи для копчения?

Для постройки печи для копчения вам понадобятся кирпичи или камни для основания, металлическая труба для дымохода, сталь или чугун для решеток, а также теплоизоляционные материалы. Дополнительно могут понадобиться инструменты, такие как молоток, уровень и лопата.

Как правильно выбрать место для установки печи для копчения?

Выбирайте место, которое будет хорошо проветриваться и находиться на расстоянии от зданий и деревьев, чтобы избежать риска возгорания. Также важно учитывать направление ветра, чтобы дым не попадал в окна соседей. Убедитесь, что место удобно для доступа к источнику топлива и для обслуживания печи.

Какой тип топлива лучше использовать для копчения?

Для копчения можно использовать различные виды топлива, такие как древесные щепы, опилки, а также дрова. Наиболее популярными являются щепы из фруктовых деревьев, таких как яблоня или вишня, так как они придают продуктам приятный аромат. Избегайте использования древесины с химическими покрытиями или смолистых пород, так как это может негативно сказаться на вкусе и безопасности копчения.

Советы

СОВЕТ №1

Перед началом строительства печи для копчения, тщательно изучите различные конструкции и материалы. Выберите подходящий тип печи (горизонтальная, вертикальная или дымовая) в зависимости от ваших потребностей и доступного пространства.

СОВЕТ №2

Обратите внимание на вентиляцию. Правильная циркуляция воздуха в печи играет ключевую роль в процессе копчения. Убедитесь, что у вас есть возможность регулировать поток воздуха, чтобы контролировать температуру и дым.

СОВЕТ №3

Используйте качественные древесные чипсы или щепу для копчения. Разные виды древесины придают продуктам уникальный вкус, поэтому экспериментируйте с различными сортами, такими как яблоня, вишня или ольха, чтобы найти свой идеальный вариант.

СОВЕТ №4

Не забывайте о безопасности. Убедитесь, что ваша печь для копчения расположена на безопасном расстоянии от горючих материалов и имеет устойчивую конструкцию. Также рекомендуется использовать термостойкие перчатки и защитные очки при работе с горячими поверхностями.
